某餐飲管理有限公司燃氣管道工程供氣設計CAD圖： 本工程為某餐飲管理有限公司燃氣管道工程設計供氣，設計范圍為某餐飲管理有限公司廚房。一層室外已建低壓燃氣管道為無縫鋼管D76×4，接駁至一層廚房燃氣管道為:表前為無縫鋼管D48×4，表后為無縫鋼管D48×4。經低壓燃氣管道引到一層廚房，采用低壓至廚房燃氣用氣設備前分支控制閥。廚房用氣設備合計用氣量為15立方/時，新建皮膜表G10，最大用氣量為16立方/時。

CAD界面字體亂碼丨Step1 鼠標“ 右鍵 ”CAD程序“ 圖標 ”，找到“ 打開文件位置 ”Step2 打開CAD默認的安裝位置，找到名稱為 ...

快速添加管線樁號標注CAD應用小程序

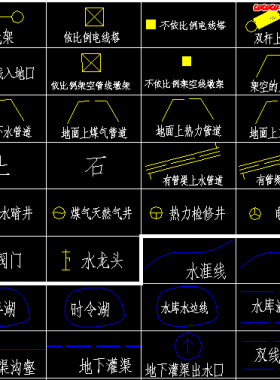

CAD格式測繪地形圖圖例

管線球閥（鍛鋼）結構尺寸CAD圖紙：10"HQ67N-600LB；10"Q347N-600Lb；10"HQ67N-300LB

美標球閥MQ41F-C125(4寸)總裝圖,CAD文件

在AutoCAD制圖中，HATCH（圖案填充）命令的使用較為頻繁。CAD自帶的圖案庫雖然內容豐富，但有時仍然不能滿足我們的需要，這時我們可以自定義圖案來進行填充。

在轉化ACAD圖紙的過程中，經常出現字體不匹配，出現亂碼等問題，現將部分問題的解決方法分享。

隨著CAD在各行各業中的應用，掌握它的人也愈來愈多，隨著使用時間的增加，每個CAD的使用人員都會有自己的一些技巧，但在公開的技術資料中沒有提及的一些技巧則沒有引起人們的重視。

以AutoCAD為平臺，采用AutoCAD Object ARX二次開發技術實現對燃氣管網水力計算的數據自動化處理，包括建立管網節點和管段的拓撲關系、讀取Excel表中的管網數據并顯示到圖中，以獲得管網的可視化；采用C#語言，編制了中低壓燃氣管網水力計算軟件。
